Bild des Monats September

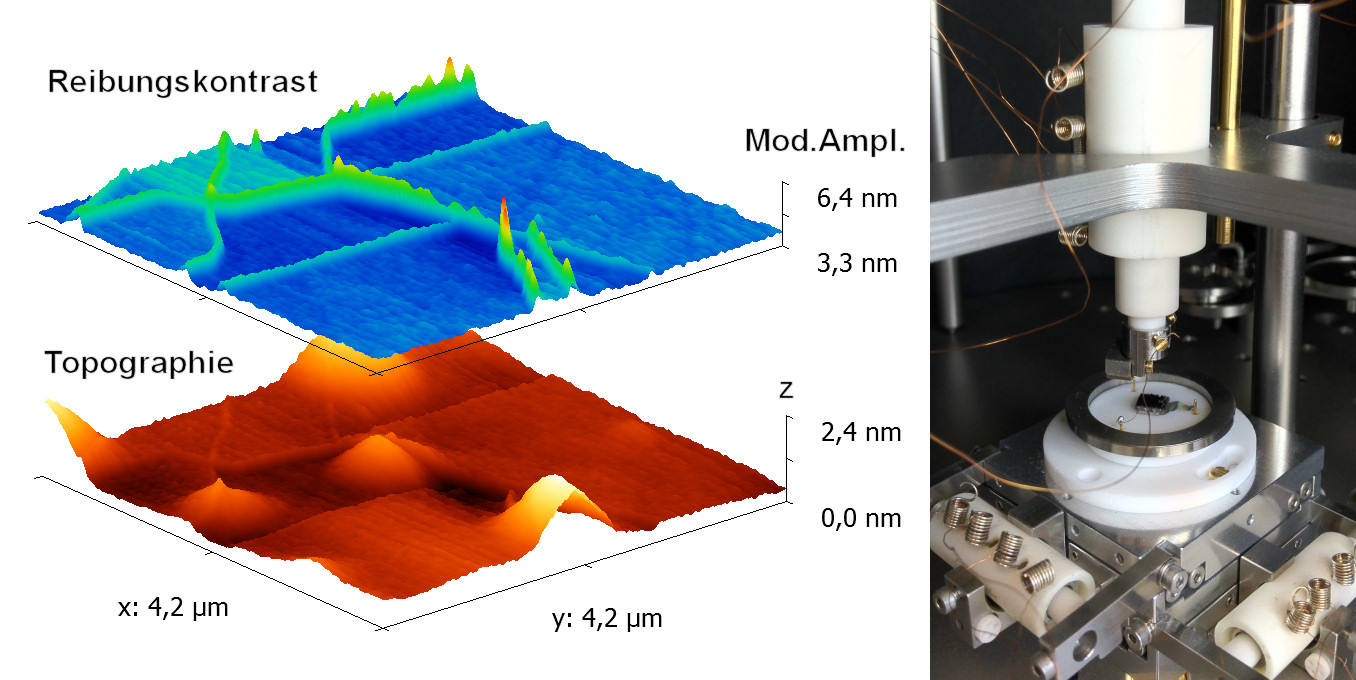

Die Aufnahme rechts zeigt den AFM-Messkopf des im UHV betriebenen Modulationsreibungsmikroskops. Gut zu erkennen ist der für die Grob- und Feinpositionierung verwendete 3-achsige "Inchworm"-Antrieb mit dem Probenteller. Die Abbildung links unten zeigt eine damit aufgenommene Oberfläche einer HOPG-Probe (Highly Oriented Pyrolytic Graphite) und die dazu simultan gemessene Modulationsamplitude der dynamischen Reibung zwischen Spitze und Oberfläche (oben). Für die Regelung der Modulationsamplitude wurde das nichtlineare Schwingverhalten des Hebelarms im Übergang von der Haft- zur Gleitreibung ausgenutzt. Deutlich ist die erhöhte Reibung an Kanten zu erkennen. (Bild eingereicht von Felix Mertens und Thomas Göddenhenrich, Arbeitsgruppe Prof. André Schirmeisen, Institut für Angewandte Physik.)
