Mai 2014

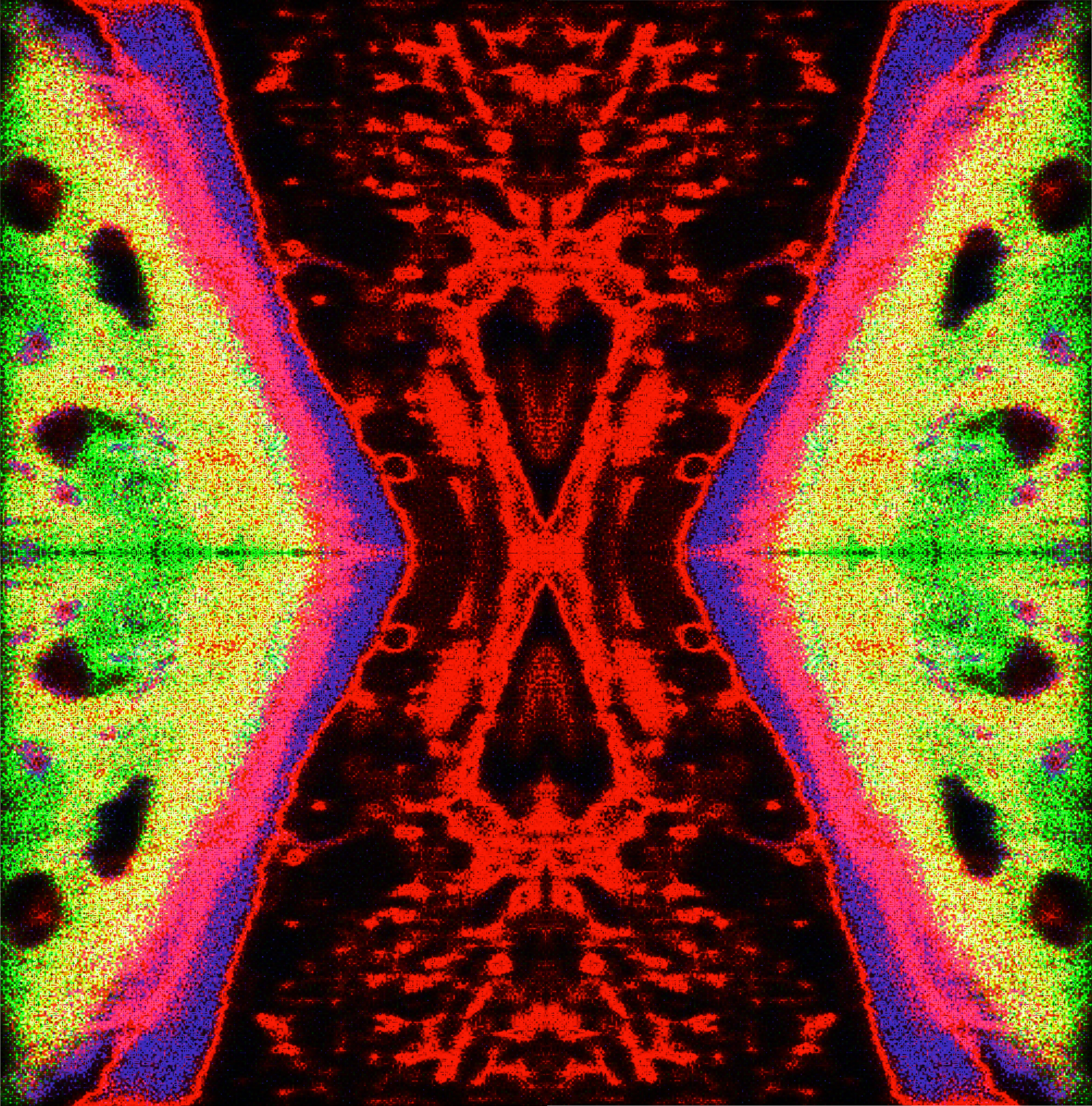

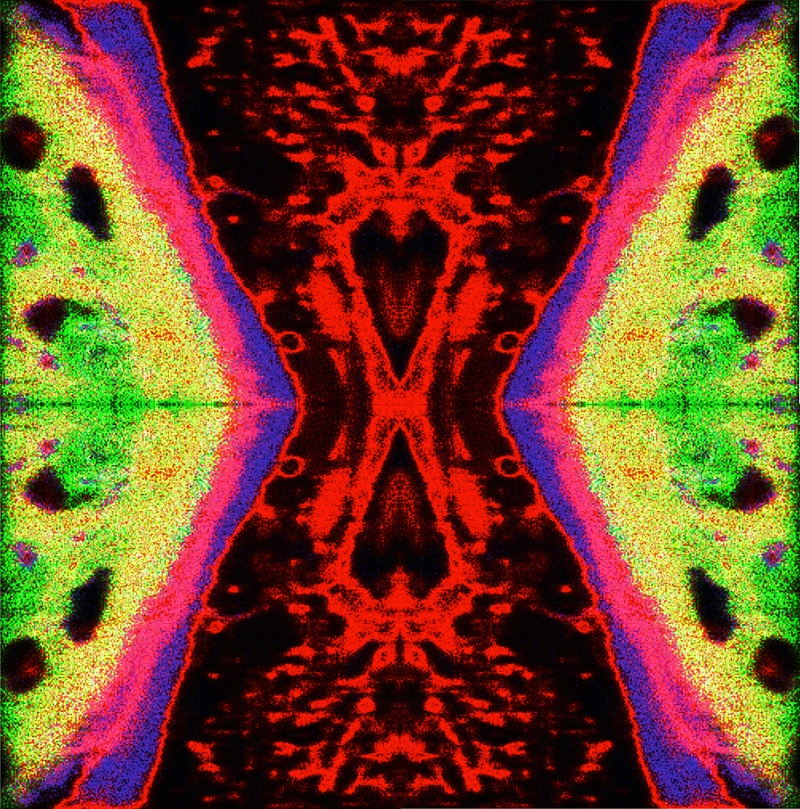

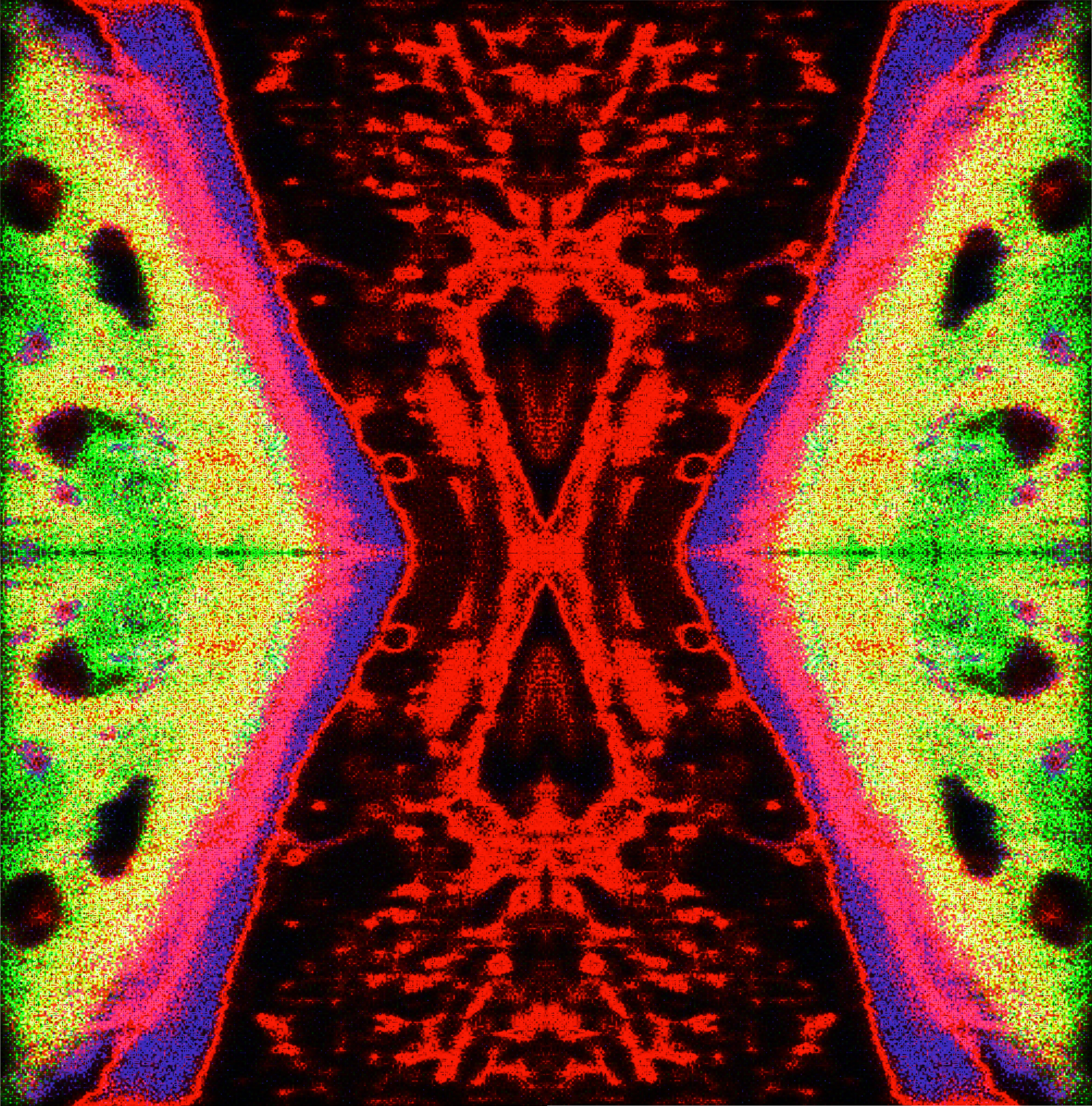

KaleidoskopDieses Bild ist entstanden bei der ToF-SIMS Analyse der Grenzfläche zwischen einem Implantatmaterial (modifiziertes Calciumphosphat) und dem umgebenden Knochen im Rahmen des Sonderforschungsbereichs/Transregio 79. Gezeigt ist ein lateral hoch aufgelöstes Massenbild, das in einem Overlay die Verteilung von Calcium in grün, von C4H8N+ (ein Aminosäure-Fragment) in blau und von Natrium in rot zeigt. Für die Darstellung als Kaleidoskop wurde das Massenbild vertikal und horizontal gespiegelt. Die Originalgröße beträgt 99 x 99 μm2 bei einer lateralen Auflösung von 300 nm. (Bild eingereicht von Dr. Anja Henß.)
