Dezember 2009

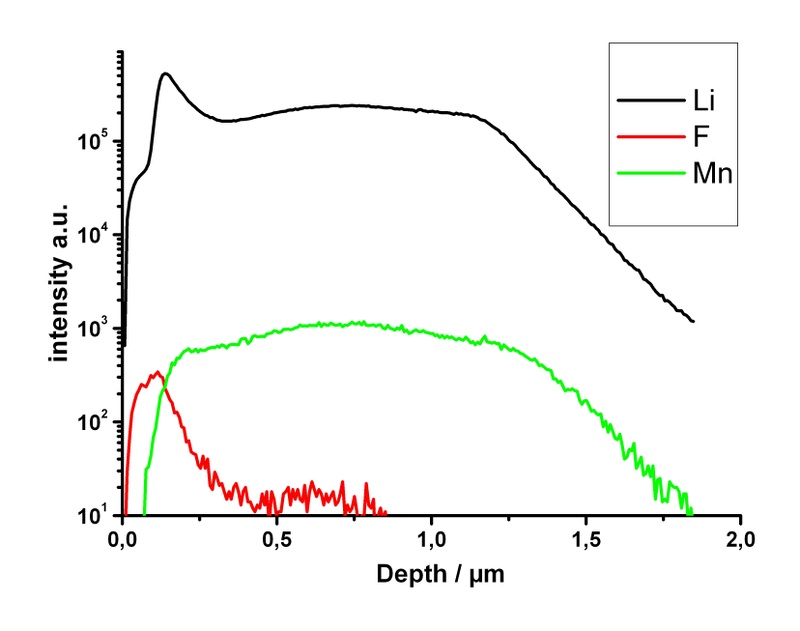

Im Rahmen eines von der DFG (Deutsche Forschungsgemeinschaft) geförderten Projektes wird die mögliche Grenzschichtbildung zwischen Kathode und Elektrolyt in einer Lithiumionen-Batterie untersucht. Die Abbildung zeigt eine TOF-SIMS-Tiefenprofilanalyse der randnahen Zone einer LiNi0,5Mn1,5O4-Schicht. Die Schicht wurde mittels PLD (Laserstrahlverdampfung) auf einem Silizium-Substrat abgeschieden und für zwei Tage bei 50 °C im Elektrolyten gelagert. Fluor, als Hauptbestandteil vieler Zersetzungsprodukte, ist an der Oberfläche angereichert. Auch Lithium ist oberflächennah angereichert. Mangan ist dagegen nur im Elektrodenvolumen zu finden. Die Messungen, die im Rahmen einer Bachelorarbeit durchgeführt wurden, sind erste Hinweise auf die mögliche Bildung einer Oberflächenschicht. Bild eingereicht von B. Michalak
