März 2011

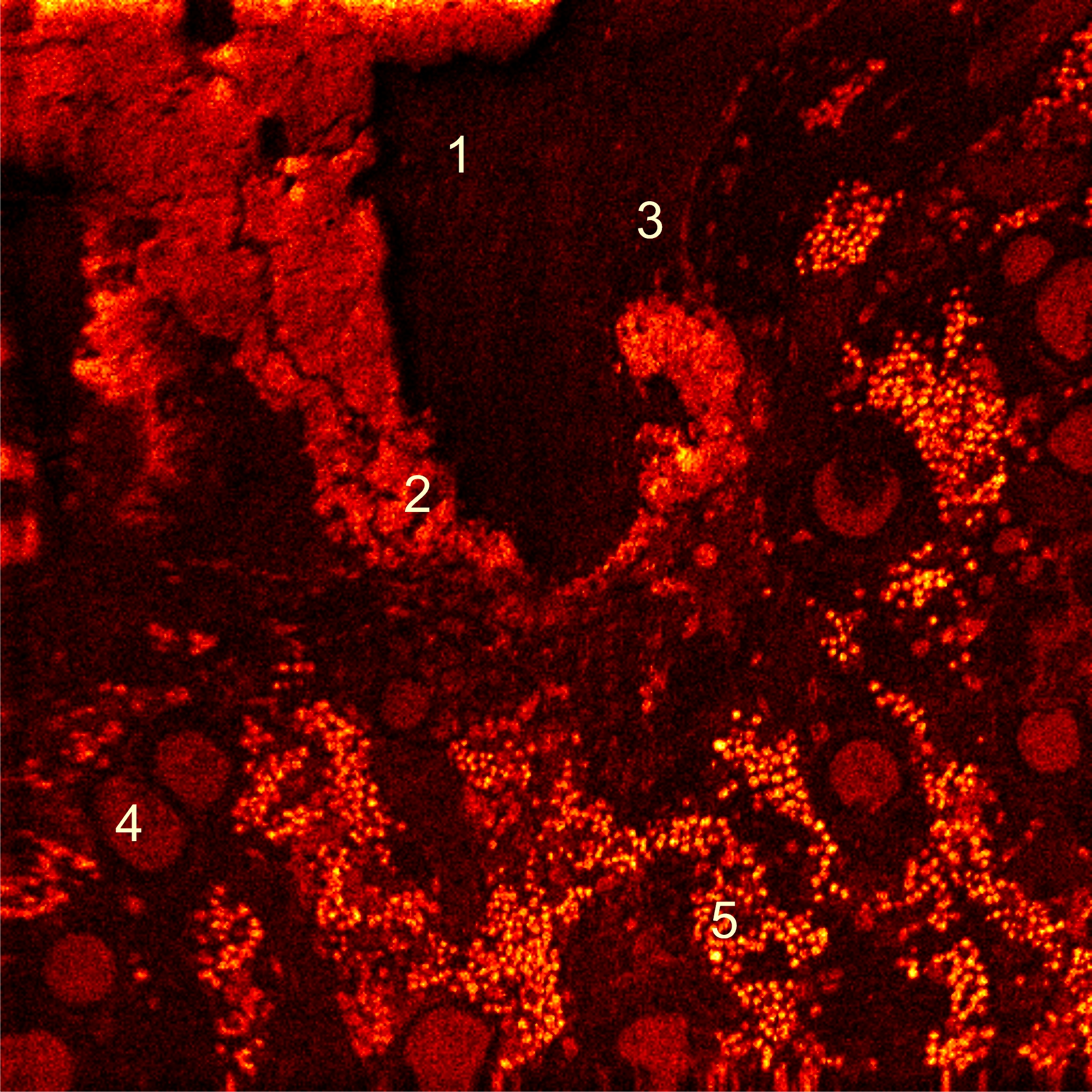

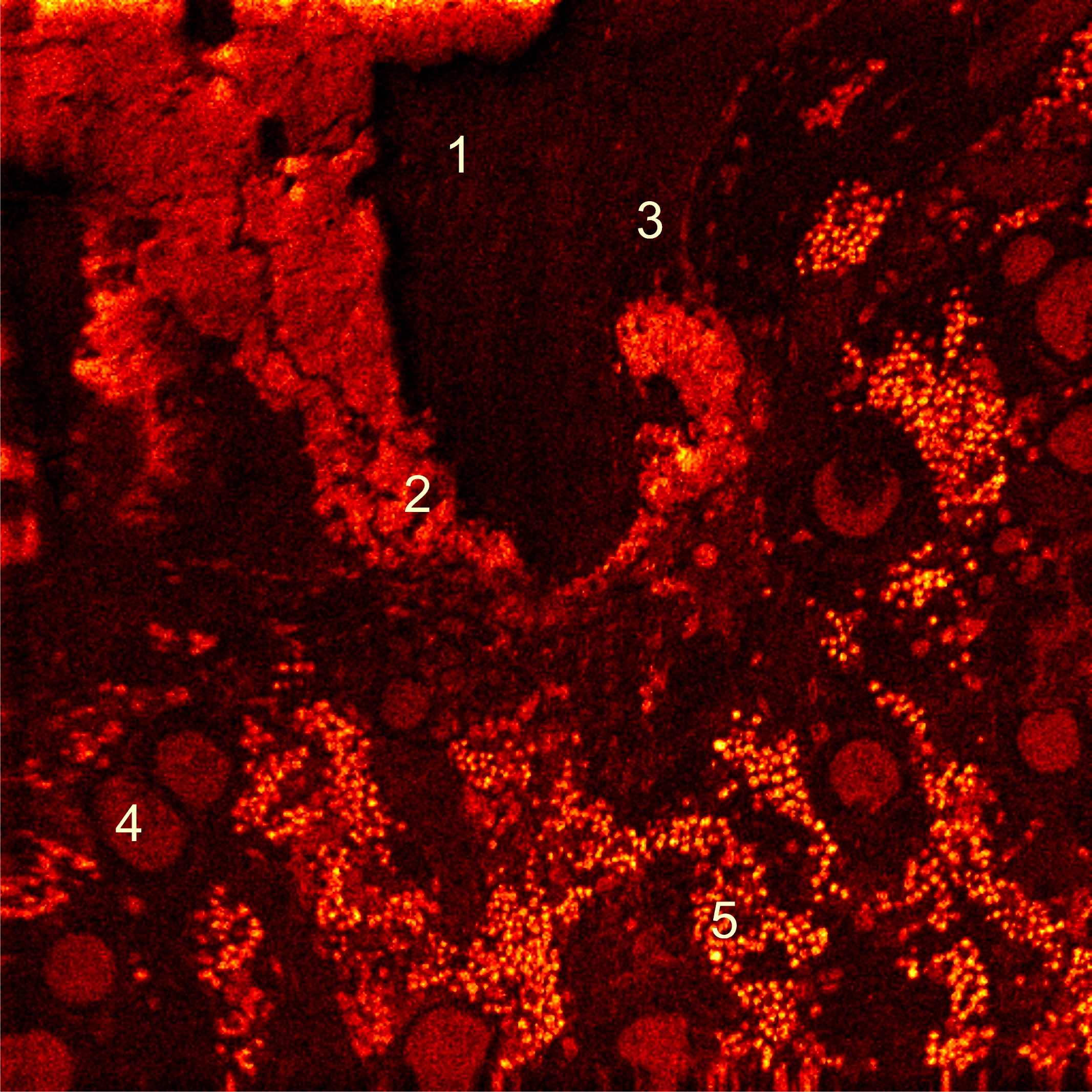

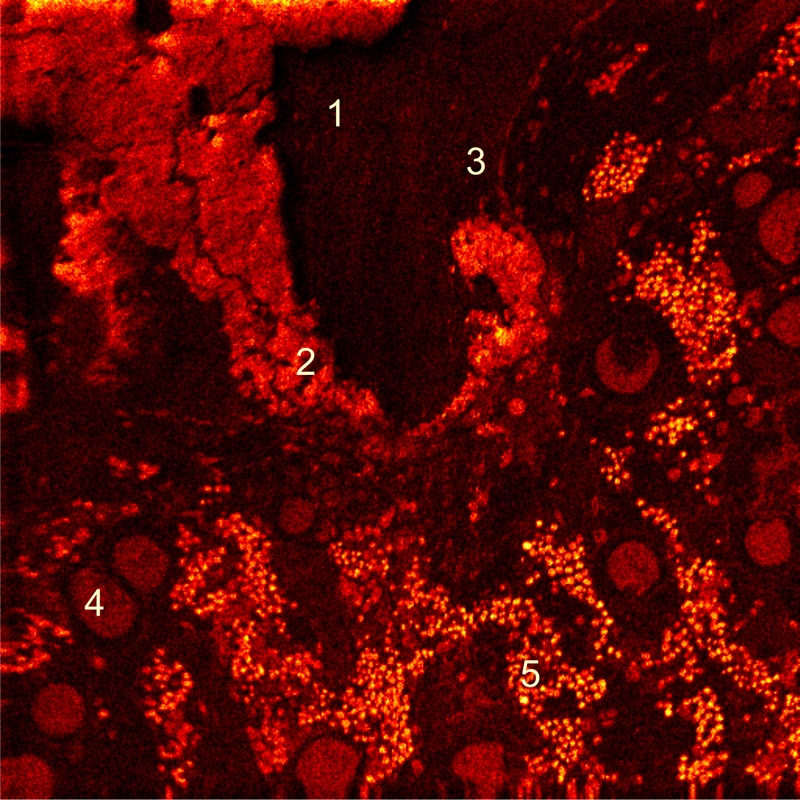

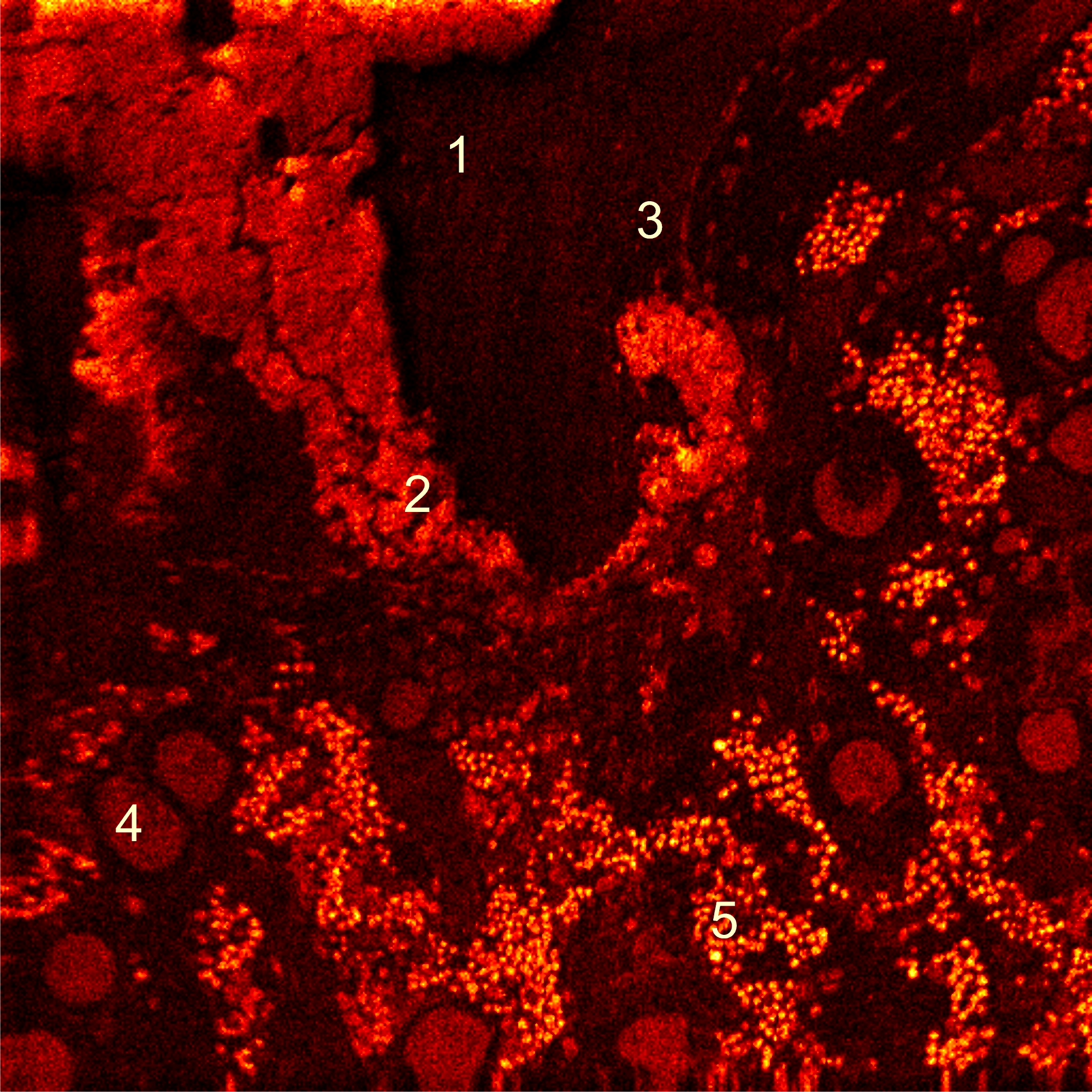

TOF-SIMS-Aufnahme eines Knochenschnittes im Rahmen des SFB-Transregio-Projektes 79. Arbeitsgruppen der Justus-Liebig-Universität, der Technischen Universität Dresden und der Universität Heidelberg arbeiten gemeinsam an neuen Material- und Werkstoffkonzepten für die Hartgeweberegeneration im systemisch erkrankten Knochen. Die AG-Janek ist dabei mit dem Projekt "Grenzflächenchemie und 3-D Analytik von Implantat-Grenzflächen osteoporotischer Knochen" beteiligt. Der hier gezeigte Knochenschnitt wurde von der Unfallchirurgie der Universitätsklinik Gießen/Marburg zur Verfügung gestellt und im TOF-SIMS untersucht. Die Aufnahme zeigt die Intensitätsverteilung der aufsummierten PO2-, PO3-, C16H31O- und C16H29O- Signale auf einer Fläche von 500 µm mal 500 µm. Das Gesamtsignal der ausgewählten Ionen ist normiert mit der Totalionenintensitätsverteilung. Das Image zeigt neben dem Implantat (1) charakteristische Merkmale von Knochengewebe: Osteoid (2), Osteoblasten (3), Erythrozyten(4) und Fettzellen des Knochenmarks (5). Bild eingereicht von A. Henß
