Biegung eines Rohres und eines Vollstabes

Material:

  • Vollstab und Rohr mit einschiebbarem Stab für den Biegungsversuch
  • Gewichte (2 x 0,5kg)
  • Skala mit Millimeterpapier
  • Schilder mit Beschriftung
  • Stativmaterial



Beschreibung:

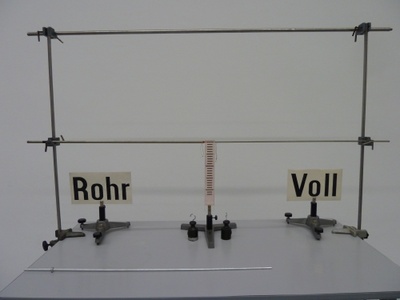

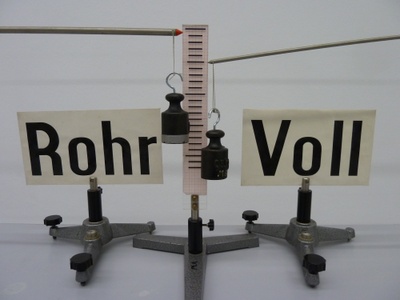

Der Vollstab und das Rohr werden an den angebrachten Markierungen in eine stabilisierende Stativkonstruktion eingebaut. Dabei sollen die Spitzen der beiden Stäbe auf die obere Markierung der Skala zeigen (Bild01: Biegung (Voll vs. Hohl) 01). An jeden der beiden Stäbe wird auf die Sleife under der Spitze das 0,5kg-Gewicht gehangen. Die Auslenkung des Vollstabes ist viel größer als die des Rohres (Bild02: Biegung (Voll vs. Hohl) 02). Mit dem angepassten Zusatzstab kann man zeigen, welches der beiden Stäbe das Rohr ist.



Versuchsbilder:
