Bimetall
Material:
- großer Bimetallstreifen
- Gewicht: 1kg
- Modell eines Bimetallthermometers
- Stativmaterial
- Feuerzeug, Gasbrenner
Beschreibung:

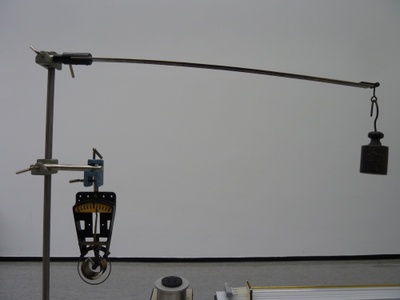

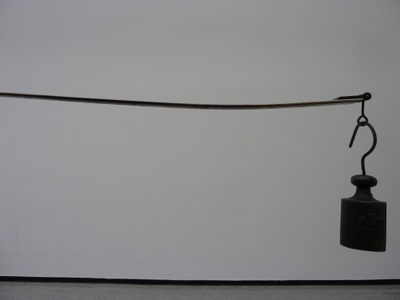

Mit dem großen Bimetallstreifen kann eindrucksvoll die Kraftwirkung, die aus unterschiedlicher Längenänderung verschiedener Stoffe hervorgeht, demonstriert werden. An den Bimetallstreifen wird ein Gewicht von 1kg drangehängt. Der lange dünne Steifen biegt sich wie erwartet nach unten durch (Bild01: Bimetall 01). Wird der Streifen nun mit einem Gasbrenner erwärmt, dehnen sich die beiden aneinander befestigten Stoffe unterschiedlich stark aus. Bei dem Aufbau führt dies dazu, dass der Streifen sich nach oben biegt und dabei auch das Gewicht anhebt (Bild02: Bimetall 02). Bei der Versuchsdurchführung kann gut beobachtet werden, dass der Streifen sich an den Stellen besonders stark verbiegt, an denen stark geheizt wird. Bimetallstreifen werden in unterschiedlichen Geräten als temperaturgeregelte Schalter eingsetzt (Bügeleisen, Thermostat, Kühlschrank, etc). Ein ring- oder auch spiralenförmig gebogener Bimetallstreifen wird auch in einfachen Fensterthermometers eingesetzt. Ein am Bimetallstreifen befestigter Zeiger zeigt dabei die Temperaturänderung an (Bild01: Bimetall 01).
Betriebsanweisungen:
Versuchsbilder:
