Boyle-Mariotte (neue Apparatur)

Material:

• Apparatur mit Manometer und Kurbel

Beschreibung:

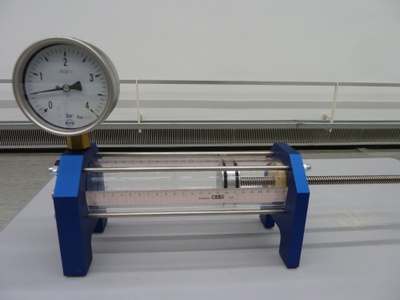

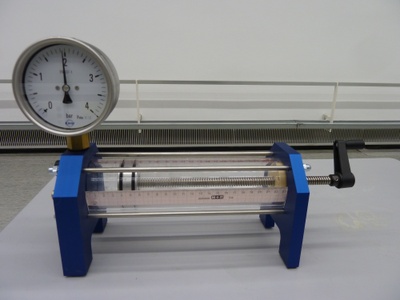

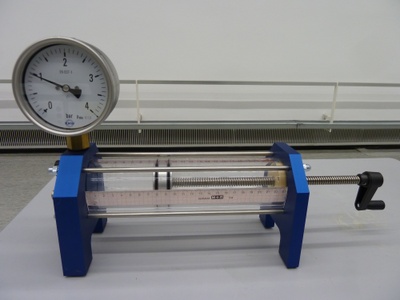

Mit dem Versuchsaufbau zu Boyle-Mariotte kann der Zusammenhang zwischen Druck und Volumen bei konstanter Temperatur demonstriert werden. Bei der neuen Apparatur ist an dem linken Ende des Glaskolbens ein verschraubbares Belüftungsventil und ein Manometer angebracht. auf der linken Seite befindet sich eine Kurbel, die an einem beweglichen Kolben angebracht ist, welches das abgeschlossene Gasvolumen vergrößern bzw verkleinern kann. Zunächst wird bei offenem Belüftungsventil ein Ausgangsvolumen eingestellt und das Ventil verschlossen. Das Manometer zeigt dabei den herrschenden Luftdruck von ca 1 bar an (Bild01: Boyle-Mariotte 01). Jetzt kann das eingeschlossene Gasvolumen durch drehen der Kurbel vergrößert werden. Dabei sinkt der Druck bei einer Verdoppelung des Volumens auf ca. 0,5 bar (Bild02: Boyle-Mariotte 02). Wird das Volumen dagegen auf die Hälfte reduziert, steigt der Druck auf ca. 2 bar (Bild03: Boyle-Mariotte 03).

Versuchsbilder:
