Elastische Dehnung vom Stahldraht

Material:

• Stahldraht mit Aufhänge- und Ablesevorrichtung
• große Stativstange
• 3x Gewichte (0,5 kg)

Beschreibung:

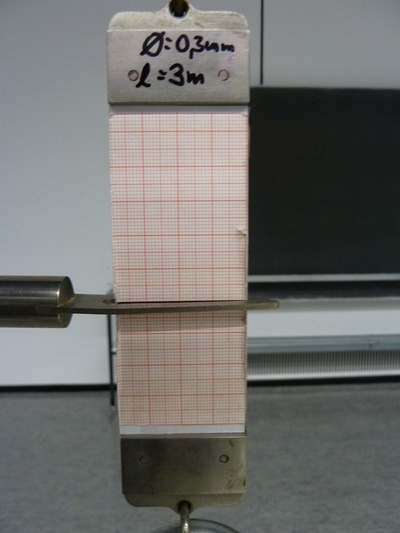

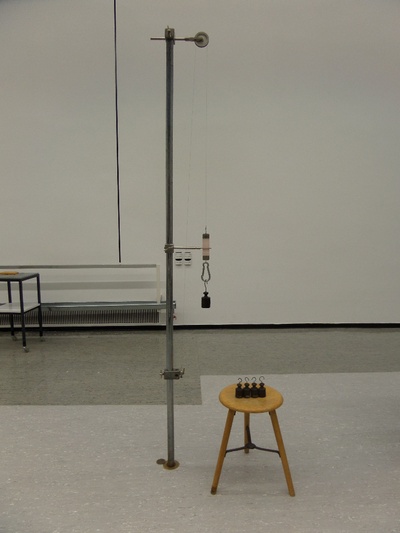

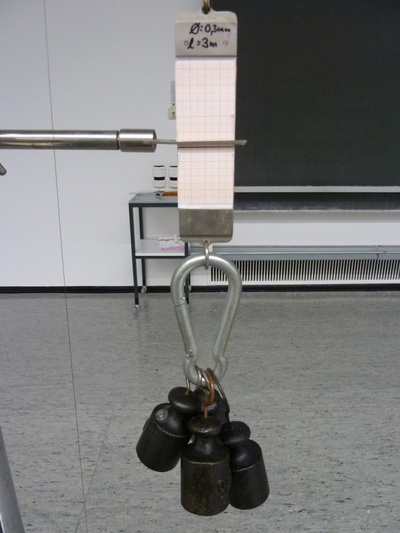

Der Stahldraht ist 3 Meter lang und hat einen Durchmesser von 0,3 Milimeter. Der Draht wird über eine Umlenkrolle auf einer im Boden geschraubten Stativstange befestigt (Bild01: Elastische Dehnung vom Stahldraht 01). Damit der Draht gerade hängt wird er mit einem Gewicht von 0,5 kg vorgespannt. Die Skala wird so ausgerichtet, dass der dicke Strich auf der Milimeterskala mit der oberen Kante der Haltegabel abschließt (Bild02: Elastische Dehnung vom Stahldraht 02). Hängt man weitere Gewichte an den Draht, so verlängert dieser sich. Die Skala rutscht weiter nach unten (Bild03: Elastische Dehnung vom Stahldraht 03). Aus optischen Gründen ist es ratsam, dass die Verlängerung als Differenz der Milimeterstriche zum ersten oberen dicken Strich abgelesen wird. Die Längenänderung ist proportional zu den aufgehängten Gewichtsstücken.

Versuchsbilder:
