Projektion der Kreisbewegung

Material:

  • Kreisscheibe mit Styroporkugel
  • Federpendel mit Kugel
  • Motor mit Netzgerät
  • Stativmaterial
  • Kohlebogenlampe



Beschreibung:

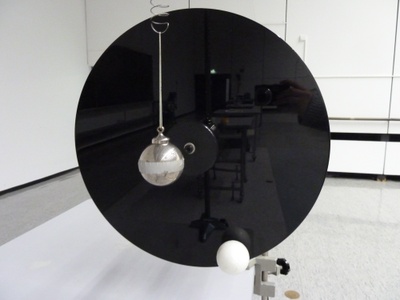

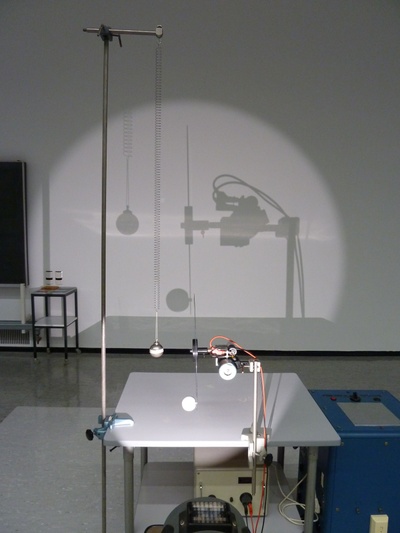

Bei der Versuchsanordnung ist eine große schwarze Scheibe an einem Motor befestigt und vertikal aufgebaut. Am Rand der Scheibe ist eine Styroporkugel befestigt. Die an der Feder hängende Kugel wird auf den Mittelpunkt der Scheibe ausgerichtet (Bild02: Projektion der Kreisbewegung 02). Der Motor wird eingeschaltet und die Frequenz auf 17,33s eingestellt (Abgestimmt auf die Schwingungsdauer der Feder). Die Anordnung wird mit der Bogenlampe auf die Hörsaalwand projiziert. Die Feder wird mit der Kugel auf die Position der Styroporkugel im unteren Wendepunkt ausgelenkt und losgelassen. In der Projektion folgt der Schatten der Styroporkugel auf der sich drehenden Scheibe und der am Federpendel schwingenden Kugel der gleichen Bewegung. Auf dem ersten Bild (Bild01: Projektion der Kreisbewegung 01) ist der Gesamtaufbau mit der Projektion an der Wand zu sehen.



Betriebsanweisungen:



Versuchsbild:
