Polarisation durch Reflexion (Schwarzglasprisma)

Material:

• Schwarzglasprisma
• Polarisationsfilter auf Stativständer
• Flasche mit großer Beschriftung
• Laborboy (klein)
• Dreibeintisch
• LED-Videoleuchte
• Kamera

Beschreibung:

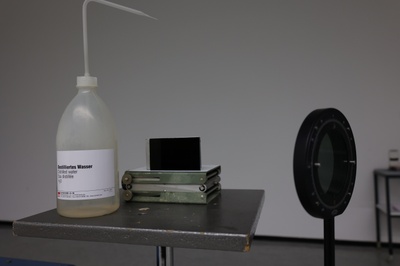

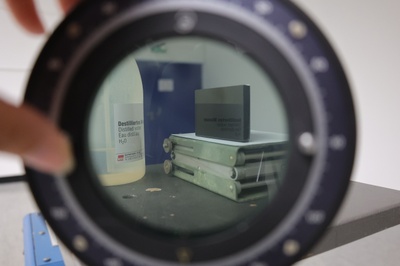

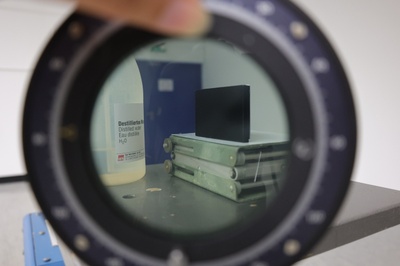

Eine Flasche mit großer Beschriftung (auf den Fotos: Destilliertes Wasser) wird vor ein Schwarzglasprisma gestellt. Die Reflexion der Schrift wird unter dem Brewster Winkel durch einen Blick in das Prisma mit einer Kamera abgebildet. Solte das Bild je nach Wahl der Kamera recht dunkel erscheinen, so kann mit einer Videoleuchte zusätzlich beleuchtet werden. Stellt man vor die Kamera noch zusätzlich einen Polaristationsfilter, so kann die Polarisation des Reflektierten Lichtes untersucht werden (Versuchsaufbau auf Bild01: Polarisation durch Reflexion 01). Dabei stellt man fest, dass bei einer Stellung des Polarisationsfilters das reflektierte Bild der Schrift gut in dem Schwarzglasprismal zu sehen ist (Bild02: Polarisation durch Reflexion 02). Wird der Polarisationsfilter um 90° verdreht, verschwindet die reflextierte Schrift (Bild03: Polarisation durch Reflexion 03). Das reflektierte Bild verschwindet nur dann vollständig, wenn man es sich im Brewster Winkel anschaut. Bei kleineren oder größeren Winkeln ist das reflektierte Bild nur teilweise polarisiert. Dabei ist der Brewster Winkel durch die Glassorte vorgegeben.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
