Hohlspiegel (Abbildung)

Material:

• Hohlspiegel für Abbildung
• 2 Glühbirnenfassungen und 1 Glühbirne
• Dimmer für Glühbirne
• Schiene und Stativmaterial

Beschreibung:

Der Spiegel und die Glühbirne werden so aufgebaut, dass die Abbildung der auf der unteren Schiene aufgebauten Glühlampe in die leere Glühbirnenfassung, die von oben aufgebaut ist, genau hineinpasst. Es ergibt sich für beide ein gleich großes Bild, wenn die Glühbirne in der zweifachen Brennweite aufgebaut wird (Bild02: Hohlspiegel (Abbildung) 02). Über den Dimmer kann die Glühbirne leicht zum Leuchten gebracht werden. Die Glühbirne auf dem Stativreiter kann in ihrer Position auf der Schiene verändert werden und somit die Abbildungen beim Hohlspiegel in den verschiedenen Fällen demonstriert werden:

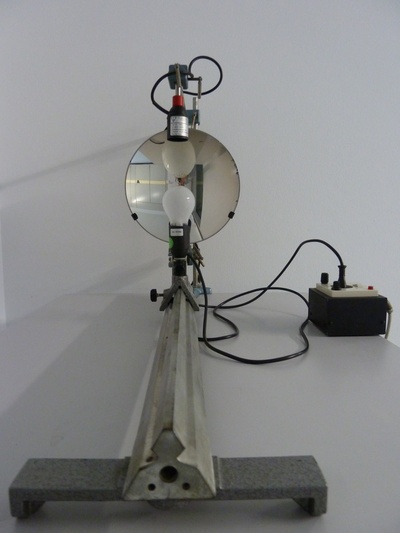

• außerhalb der doppelten Brennweite (Bild01: Hohlspiegel (Abbildung) 01) hier ist das im Spiegel beobachtete Bild der Glühbirne auf dem Kopf und verkleinert

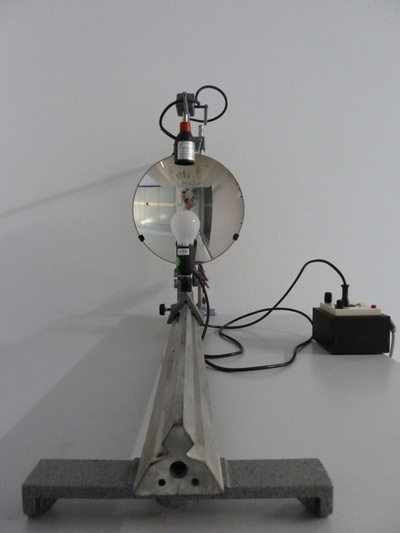

• in der doppelten Brennweite (Bild02: Hohlspiegel (Abbildung) 02) hier ist das im Spiegel beobachtete Bild der Glühbirne auf dem Kopf und gleich groß

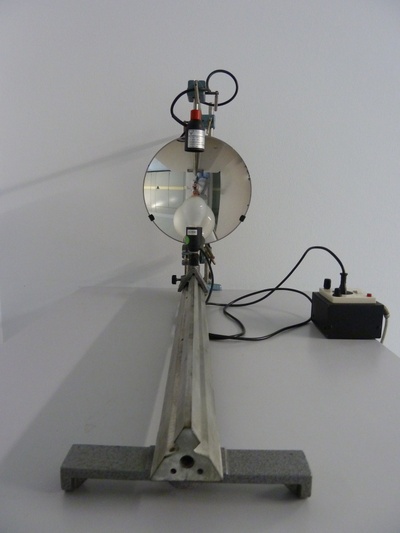

• innerhalb der doppelten und einfachen Brennweite (Bild03: Hohlspiegel (Abbildung) 03) hier ist das im Spiegel beobachtete Bild der Glühbirne auf dem Kopf und vergrößert

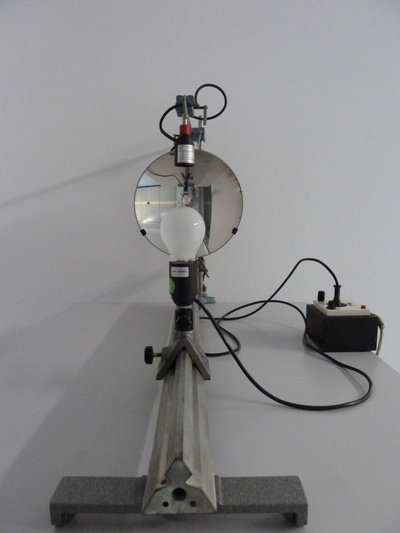

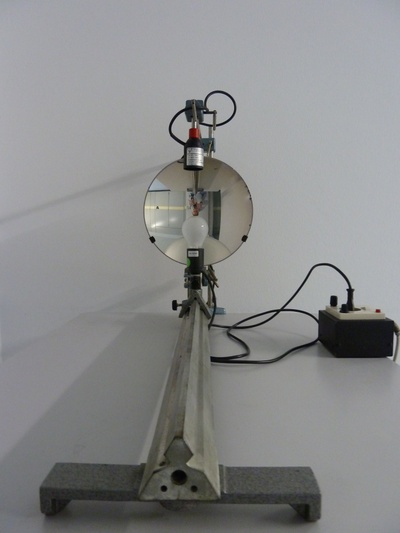

• innerhalb der Brennweite (Bild04: Hohlspiegel (Abbildung) 04) hier ist das im Spiegel beobachtete Bild der Glühbirne aufrecht und vergrößert, mit zunehmendem Abstand wird das Bild kleiner (Bild05: Hohlspiegel (Abbildung) 05)

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
