Röhrendiode / Vakuumdiode

Material:

• Demonstrationsdiode
• Netzgerät (Leybold: 0-300V)
• Umpolschalter (Diode/Triode)
• 2x Multimeter mit Doppelprojektionsinstrument (Mittelpunkt)
• 1x Multimeter mit Projektionsinstrument
• Sicherheitslaborkabel

Beschreibung:

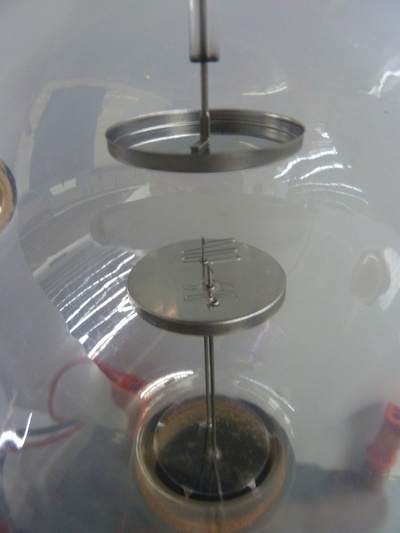

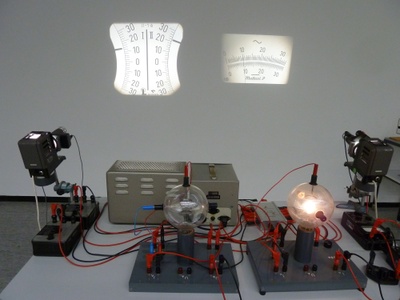

Eine Röhrendiode oder auch Vakuumdiode ist eine Elektronenröhre mit einer beheizbaren Kathode und einer Anode. Auf dem ersten Foto (Bild01: Vakuumdiode 01) sieht man die beiden Elektroden als Metallplatten und über der Kathode eine kleine Heizspirale. Auf dem zweiten Foto (Bild02: Vakuumdiode 02) ist der gesamte Versuchsaufbau (auf der rechten Seite durch Glühemmisson erkennbar die Diode, links daneben befindet sich die Triode) und den beiden Messinstrumenten gezeigt. Wird an die Diode eine positive Spannung (rechte Seite der Doppelanzeige auf Bild02) gelegt, so fließt auch ein Strom durch die Diode (linke Seite der Doppelanzeige auf Bild02). Verändert man den Strom (rechte Anzeige auf Bild02), der durch die Heizspirale fließt und ändert somit die Anzahl der abgedampften Elektronen, verändert sich bei einer fest angelegten Spannung der Strom an der Diode. Die Erhöhung des Heizstromes kann ebenfalls durch die Erhöhung der Glühemmission und somit einem stärkeren Leuchten beobachtet werden. Wird bei einem festen Heizstrom die angelegte Spannung von Null in die positive Richtung erhöht, so steigt zunächst auch der fließende Strom. Dieser erreicht trotz steigender Spannung einen Sättigungswert. Polt man die angelegte Spannung um und erhöt sie von Null in die negative Richtung so kann man keinen Stromfluss beobachten.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
