Mikroskop (Modellaufbau)

Material:

  • Pohlscher Tisch
  • Lampe mit Trafowürfel
  • Milchglasschirm (klein), Milchglasschirm (groß)
  • Diafassung mit Schriftzug und Kreis mit Punktkreuz
  • Linsen (1x 50mm (klein), 1x 150mm (groß), 1x 100mm (groß))
  • Reiter für optische Bank
  • Kamera



Beschreibung:

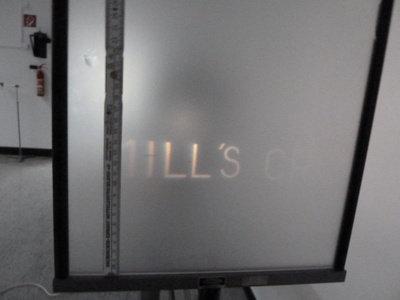

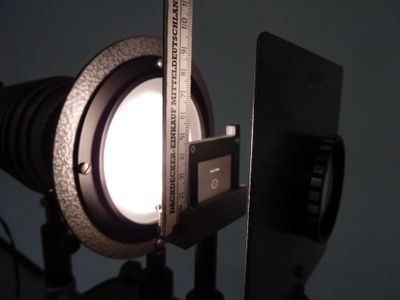

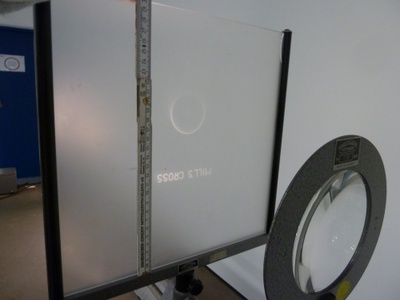

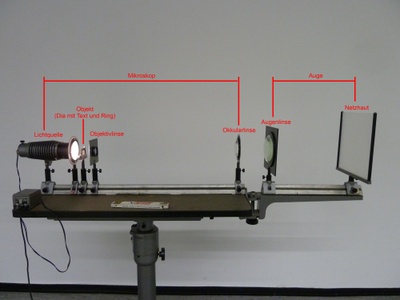

Mit dem Versuchsaufbau kann die Funktionsweise eines Mikroskops demonstriert werden. Auf dem ersten Bild ist der Gesamtaufbau zu sehen (Bild01: Mikroskop (Modellaufbau) 01). Direkt vor der Lampe ist ein Milchglasschirm montiert. Dies macht das Licht insgesamt diffuser und Leuchtet das Bild gleichmäßiger aus. Nah dahinter kommt das Objekt in aufrechter Position, so dass der Text normal von links nach rechts lesbar ist und unter dem Text ein Kreis mit einem Kreuz sichtbar ist. Die Größe von Schrift und Kreis ist ca 1 cm (Bild02: Mikroskop (Modellaufbau) 02). Nah am Objekt wird die Objektivlinse (50mm) aufgebaut. Damit wird ein reelles umgedrehtes Bild erzeugt. Das Zwischenbild kann mit dem großen Milchglasschirm aufgefangen werden (Bild03: Mikroskop (Modellaufbau) 03). Das Zwischenbild ist vergrößert und umgekehrt (oben und unten wie auch rechts und links sind vertauscht). Die Größe der Schrift beträgt ca 1 cm. Die Okularlinse (150mm), welche die Funktion einer Lupe hat, bildet das Zwischenbild ebenfalls vergrößert als virtuelles Bild ab. Das virtuelle Bild hat dabei die gleiche Ausrichtung wie das Zwischenbild. Um das virtuelle Bild sehen zu können schauen wir normalerweise mit unserem Auge direkt in das Mikroskop rein. Bei dem Versuchsaufbau wird hinter die Okularlinse eine weitere Linse (100mm) montiert. Diese Liste bildet die Augenlinse ab und das Bild wird auf den großen Milchglasschirm (Netzhaut) dahinter abgebildet (Bild04: Mikroskop (Modellaufbau) 04). Das Gesamtbild ist soweit vergrößert, dass es nicht mehr komplett auf dem Schirm aufgefangen werden kann. Die Schrift ist ca 4 cm groß und wieder von links nach rechts lesbar. Verschiebt man das Objekt in der Höhe, so taucht auch unter der Schrift der Kreis auf. Man kann gut erkennen, dass das Kreuz innerhalb des Ringes aus Punkten besteht (Bild05: Mikroskop (Modellaufbau) 05).



Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)



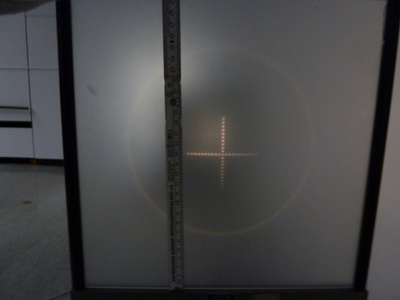

Versuchsbilder:
