Spezifischer Widerstand

Material:

• Brett mit drei verschiedenen Drähten (Cu, Fe, Konstantan)
• Brett für Geometrieabhängigkeit (Konstantan)
• Konstantstromnetzgerät, Verbindungskabel

Beschreibung:

Die Spannungsquelle wird auf eine Strombegrenzung von 0,3 Ampere eingestellt. Auf dem langen Brett sind drei Drähte gleicher Länge und von gleichem Durchmesser aber aus verschiedenen Stoffen befestigt. Legt man einen konstanten Strom an die Drähte, kann man je nach Draht eine unterschiedliche Spannung ablesen. Dabei hat der Draht aus Kupfer den kleinsten spezifischen Widerstand (U=0,2V), der Draht aus Eisen (U=1,1V) einen mittleren und der Draht aus Konstantan den größten (U=4,9V). Bei dem Brett mit nur einer Drahtsorte (Konstantak) kann die Geometrieabhängigkeit gezeigt werden. Wird an dem einen Draht ein konstanter Strom gelegt, kann mit Hilfe von Brücken die Drahtlänge oder der Querschnitt (zwei Drähte parallel) verdoppelt werden und die sich dabei veränderte Spannung beobachtet werden.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

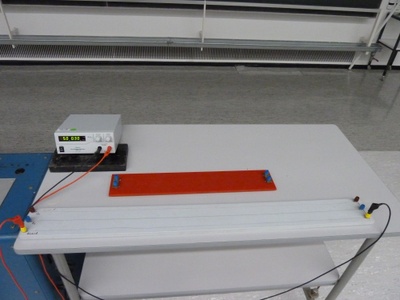

Versuchsbild:
