Pohl'sches Rad

Material:

• Pohl'sches Rad
• 2x Netzgerät, Verbindungskabel

Beschreibung:

Mit dem Pohl'schen Rad kann man die gedämpfte und erzwungene Schwingung demonstrieren. An die Spiralfeder ist eine Kupferscheibe befestigt, diese dient der Einstellung der Dämpfung. Die Dämpfung erfolgt elektrisch über eine Wirbelstrombremse und kann über den Stromfluss in den Spulen sehr gut auf die verschiedenen Dämpungsfälle (kleine Dämpfung, aperiodischer Grenzfall, Kriechfall) eingestellt werden. Desweiteren ist die Spiralfeder in der Mitte exzentrisch mit der Drehscheibe eines Motors verbunden. Über die Drehzahl des Motors kann die externe Erregung der Feder eingestellt werden. Bei der erzwungenen Schwingung kann die Phasenverschiebung des Erregers zum Schwinger sowie auch die Erhöhung der Amplitude beim Schwinger beobachtet werden. Dies kann über die Ausschläge der an der Spiralfeder und Ausleger des Exzenters montierte Zeiger an einer Skala beobachtet werden.

Betriebsanleitungen:

• Elektrische Betriebsmittel (Elektrogeräte)
• Mechanisch bewegliche, sich drehende Teile
• Experimentieren mit Magneten, Magnetfeldern

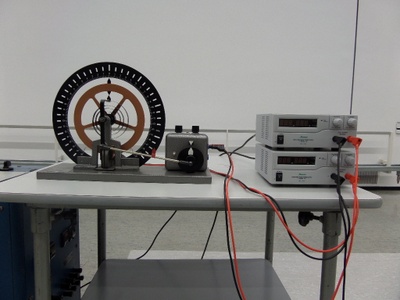

Versuchsbild:
