Gedämpfte Schwingung (elektrisch, Amperemeter)

Material:

• Große Kondensatorbatterie (200 μF)
• Doppelspule (400 Hy)
• Spannungsquelle (ca. 6 V)
• Amperemeter mit Projektion (Mittelpunktanzeige)
• An-Aus-An-Schalter
• Sicherheitslaborkabel

Beschreibung:

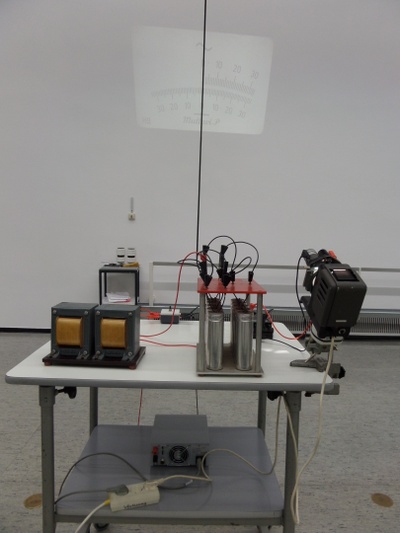

Aus einer Kondensatorbatterie und einer Doppelspule als Induktivität wird ein Reihenschwingkreis aufgebaut. Dabei ist ein zusätzlicher Wiederstand nicht notwendig, da der ohmsche Widerstand der Spule eine ausreichende Größe hat. In dem Stromkreis wird über ein Mittelpunktsintrument der Strom gemessen und an der Wand angezeigt. Durch die gewählten Kapazität (200 μF) und Induktivität (400 Hy) kann eine Schwingungsdauer im Sekundenbereich beobachtet werden. Auf dem Foto (Bild01: Gedämpfte Schwingung (analog)) ist der gesamte Aufbau mit eingeschalteter Projektion zu sehen.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbild:
