Wasserstrahlpumpe (Modell)
Material:
- Pohlscher Tisch mit Bogenlampe, großer Kondensor, Linse (200cm) und Umlenkprisma
- Glasküvette mit Modell einer Wasserstrahlpumpe und Schläuchen
- Gefärbtes Wasser (Natriumfluoreszin)
Beschreibung:

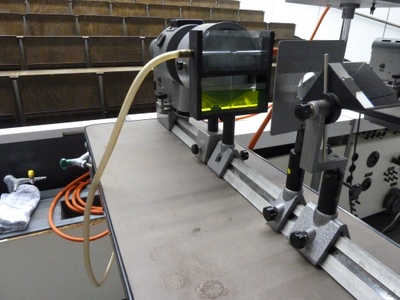

Mit dem Versuchsaufbau kann die Funktionsweise einer Wasserstrahlpumpe bzw eines Zerstäubers demonstriert werden. In dem unteres Reservoir der Küvette ist gefärbtes Wasser eingefüllt. Das eintauchende T-Röhrchen ist von einer Seite über einen Schlauch mit dem Wasserhahn verbunden. Lässt man das Wasser schnell strömen, so entsteht in dem nach unten gerichteten Röhrchen ein Unterdruck und das gefärbte Wasser wird eingesaugt und fließt in den Abfluss. Lässt man das Wasser dagegen langsam strömen, kann damit das Reservoir aufgefüllt werden. Auf dem erste Bild (Bild01: Wasserstrahlpumpe (Modell) 01) ist der Aufbau am Pohlschen Tisch mit den Schläuchen zu sehen. Auf dem zweiten Bild (Bild02: Wasserstrahlpumpe (Modell) 02) ist die vergrößerte Projektion auf der Wand zu sehen.
Betriebsanweisungen:
Versuchsbilder:
