Röhrentriode / Vakuumtriode

Material:

• Demonstrationstriode
• Netzgerät (Leybold: 0-300V)
• Netzgerät für Gitterspannung (-6...+6V)
• Umpolschalter (Diode/Triode)
• 2x Multimeter mit Doppelprojektionsinstrument (Mittelpunkt)
• 1x Multimeter mit Projektionsinstrument (Mittelpunkt)
• Sicherheitslaborkabel

Beschreibung:

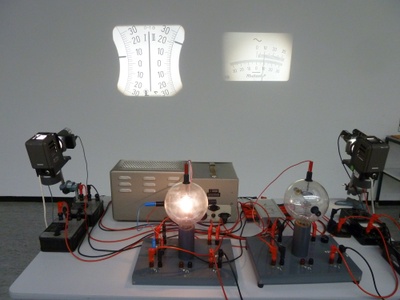

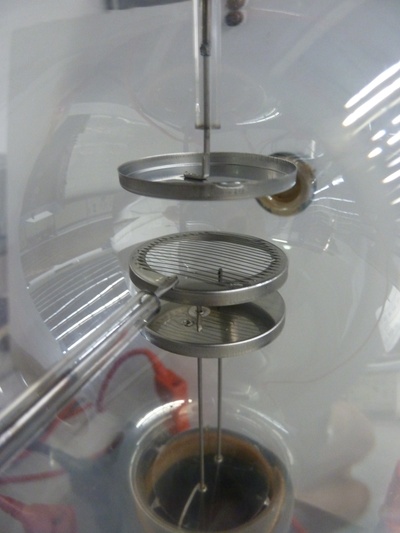

Eine Röhrentriode oder auch Vakuumtriode ist eine Elektronenröhre mit drei Elektroden. Im Unterschied zu einer Diode befindet sich zwischen der Katode und Anode ein Gitter. Auf dem ersten Foto (Bild01: Vakuumtriode 01) kann man das Gitter zwischen den beiden Metallelektroden erkennen. Das Gitter ermöglicht dabei einen Einfluss auf den Stromfluss. Auf dem zweiten Foto (Bild02: Vakuumtriode 02) ist der gesamte Versuchsaufbau (auf der linken Seite durch Glühemmisson erkennbar die Triode, rechts daneben befindet sich die Diode) und den beiden Messinstrumenten gezeigt. Legt man zwischen der Kathode und Anode eine Spannung an, so kann abhängig von der Polarität und Spannungsstärke ein Stromfluss beobachtet werden (siehe Röhrendiode). Legt man an die Triode eine positive Spannung (rechte Seite der Doppelanzeige auf Bild02) an und erhöht diese, so steigt wie erwartet auch der Strom (linke Seite der Doppelanzeige auf Bild02). Legt man nun zusätzlich eine positive Spannung an das Gitter (rechte Mittelpunktsanzeige auf Bild02) kann der Stromfluss bei einer festen Spannung erhöht werden (Verstärkung). Durch das Anliegen einer negativen Gitterspannung kann der Stromfluss auch bei einer positiven Spannung auf Null gebracht werden. Dabei ist die am Gitter angelegte Spannung viel geringer als die für den Betrieb der Diode/Triode benötigte Anodenspannung.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
