Lissajous-Pendel

Material:

• Lissajours-Pendel
• Große Stange
• Schwarzes Brett
• Sand
• Kamera

Beschreibung:

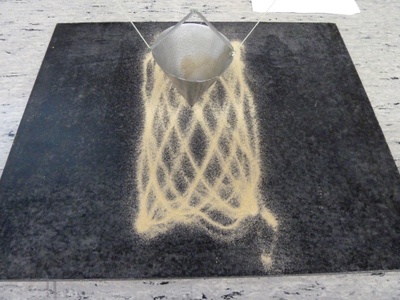

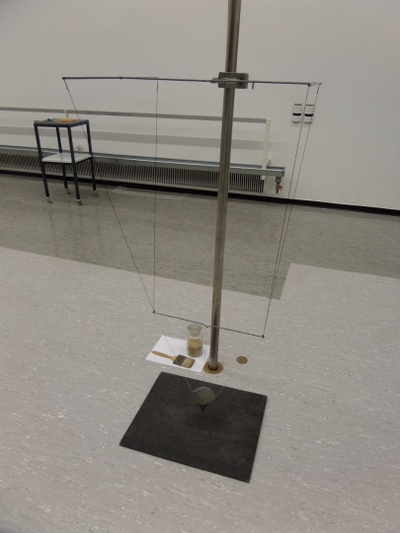

Lissajours-Figuren entstehen durch die Überlagerung zweier zueinander senkrechter Schwingungen mit unterschiedlichen Frequenzen. Elektrisch lässt sich dies an einem Oszi realisieren, indem man zwei Schwingungen in x und y aufeinander addiert. Mechanisch kann man dies durch einen Aufbau realisieren bei dem ein Pendel durch einen speziellen Aufbau in zwei Richtungen gleichzeitig ausgelenkt werden kann (Bild01: Lissajours Figuren (mechanisch) 01). Die unterschiedlichen Frequenzen werden durch die Abhängigkeit der Schwingungsdauer bei einem Fadenpendel von der Pendellänge realisiert. Der Pendelkörper ist hohl und enthält Sand. Der bei der Schwingungsbewegung auslaufende Sand zeichnet die Überlagerte Bewegung auf ein am Boden befindliches schwarzes Brett (Bild02: Lissajours Figuren (mechanisch) 02).

Versuchsbilder:
