Polarisation durch Streuung (Mastix)

Material:

  • Kleiner pohlscher Tisch mit Xenonlampe mit Kondensor und Irisblendenschirm
  • Glasküvette
  • Destilliertes Wasser
  • Mastixlösung (Harz der Mastixsträucher in Methanol aufgelöst)
  • Polarisationsfilter auf Stativständer
  • Linse 200mm
  • Reiter und kleines Tischchen für optische Bänke
  • Kamera



Beschreibung:

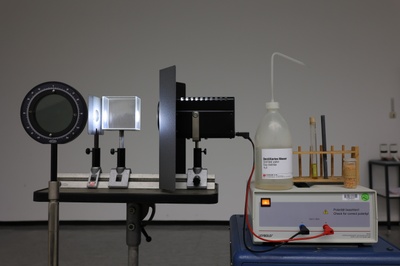

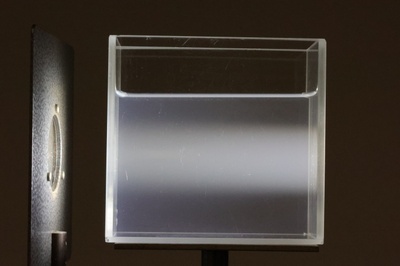

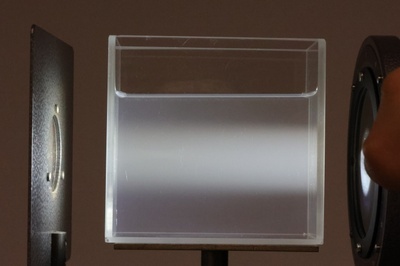

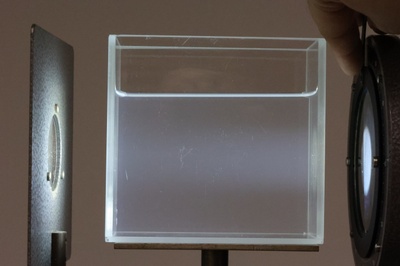

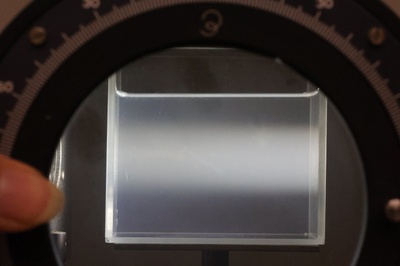

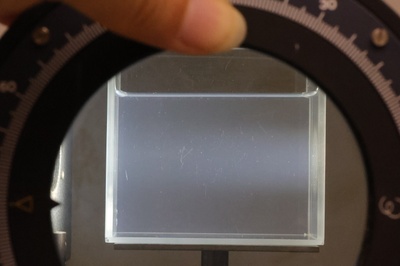

Eine Glasküvette wird mit destilliertem Wasser gefüllt und in den Strahlengang (Irisblende wird klein gestellt, sodass der Lichtstrahl komplett durch die Küvette passt) einer Lampe gestellt. Das gestreute Licht wird durch einen Polarisationsfilter betrachtet (Gesamtaufbau auf Bild01: Polarisation durch Streuung 01). Der Lichtfleck des durchgehenden Lichtes kann mit einer Linse auf der Wand scharf abgebildet werden (Bild02: Polarisation durch Streuung 02). Bei einer sauberen Küvette und Wasser kann zunächst kein Streulicht beobachtet werden. In das Wasser müssen daher Streuteilchen eingebracht werden. Dies geschieht durch hineingeben eines kleinen Tropfens der Mastixlösung. Das Wasser wird dadurch leicht milchig eingetrübt und man kann einen deutlichen Lichtstrahl senkrecht zur Strahlrichtung (Streuung) beobachten (Bild03: Polarisation durch Streuung 03). Stellt man nun einen Polarisationsfilter vor das gestreute Licht, dann kann man bei einer bestimmten Stellung des Filters den Lichtstrahl sehr gut erkennen (Bild04: Polarisation durch Streuung 04). Wird der Polarisationsfilter um 90° verdreht, so verschwindet der gestreute Lichtstrahl (Bild05: Polarisation durch Streuung 05). Wird der Polaristaionsfilter vor das durchgehende Licht gestellt, so kann man an dem Lichtfleck an der Wand keine Polarisation feststellten (ohne Bilder). Stellt man den Polarisationsfilter zwischen die Lampe und Küvette und betrachtet dann das gestreute Licht, so stellt man fest, dass bei einer bestimmten Stellung des Polarisationsfilters das gestreute Licht gut beobachtet werden kann (Bild06: Polarisation durch Streuung 06) und beim verdrehen des Filters um 90° der Lichtstrahl verschwindet (Bild07: Polarisation durch Streuung 07). Auch hier gibt es keinen Effekt auf den durchgehenden Lichtstrahl an der Wand.



Betriebsanweisungen:



Versuchsbilder:
