Doppelbrechung mit Kalkspat am Overhead

Material:

• großer Kalkspat-Krisall
• Folie mit Schrift und Strichen
• Polarisationsfilter
• Dokumentenkamera

Beschreibung:

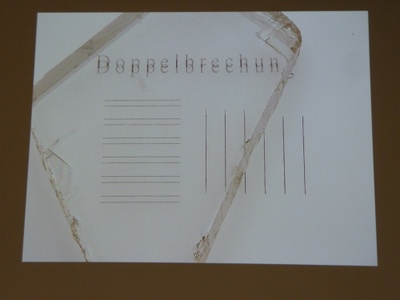

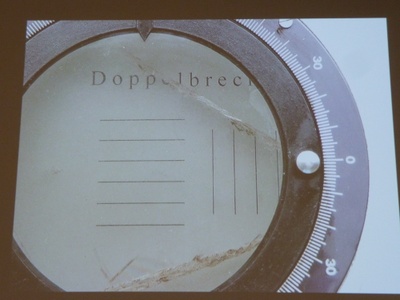

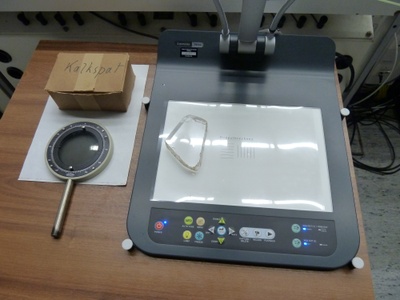

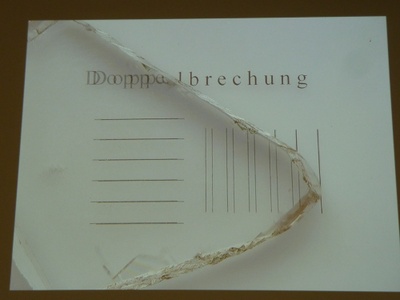

Das erste Bild zeigt den kompletten Aufbau mit der Dokumentenkamera und der Folie mit der Schrift und Strichen (Bild01: Doppelbrechung mit Kalkspat am Overhead 01). Wird der Kalkspat-Kristall auf die Folie gelegt, so sieht man die Schrift und Striche darunter doppelt (Bild02: Doppelbrechung mit Kalkspat am Overhead 02). Dreht man den Kristall, so sieht man, dass ein Teil der Schrift sich um den anderen Teil dreht (Ordentlicher und Außerordentlicher Strahl). Bei den Strichen kann man je nach Stellung vom Kalkspat immer nur die waagerechten oder die senkrechten Striche als ein Strich sehen, die jeweils anderen erscheinen doppelt (vergleiche Bild02: Doppelbrechung mit Kalkspat am Overhead 02 und Bild03: Doppelbrechung mit Kalkspat am Overhead 03). Mit einem Polarisationsfilter kann man zeigen, dass die beiden vom Kalkspat erzeugten Bilder zueinander polarisiert sind, so dass man je nach Stellung des Polarisationsfilters einen der beiden Strahlen komplett ausblenden kann (Bild04: Doppelbrechung mit Kalkspat am Overhead 04).

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
