Hebel

Material:

• Hebel
• Gewichte (2x 1kg, 1x2kg)
• Stativmaterial

Beschreibung:

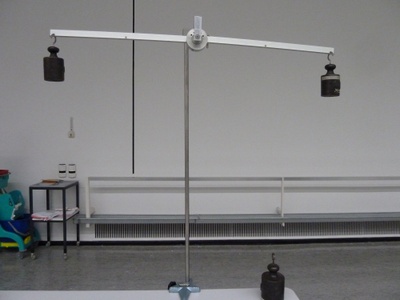

Der zweiarmige Hebel hat den Aufhänge(Dreh-)punkt in der Mitte. Hängt man zwei gleiche Gewichte (1kg) in gleichem Abstand zum Drehpunkt an den Hebel, so ist dieser im Gleichgewicht (Bild01: Hebel 01). Tauscht man eins der Gewichte durch ein doppelt so großes aus, so muss dieses im halben Abstand zum Drehpunkt befestigt werden damit die Anordnung wieder im mechanischen Gleichgewicht ist (Bild02: Hebel02). In der Aufhängevorrichtung kann der Hebel geknickt werden. Nimmt man jetzt die 1kg und 2kg Gewichte und befestigt sie an den beiden Enden des Hebels, so wird sich auch hier ein Gleichgewichtszustand einstellen (Bild03: Hebel 03). Die Hebellänge ist jetzt nicht mehr die Länge des Hebels, sondern die Projektion waagrecht zum Drehpunkt.

Versuchsbilder:
