Transformator ohne und mit Last

Material:

• Trafo aufgebaut aus ringförmigem Kern mit zwei Spulen (je 500 Windungen, auf Hälfte abgreifbar)
• Lampe und Schiebewiderstand (130 Ohm (alt) bzw. 100 Ohm (neu)
• 4 Messgeräte und 2 Doppelanzeigen (für primäre und sekundäre Seite)
• 2 Schalter, Laborsicherheitskabel

Beschreibung:

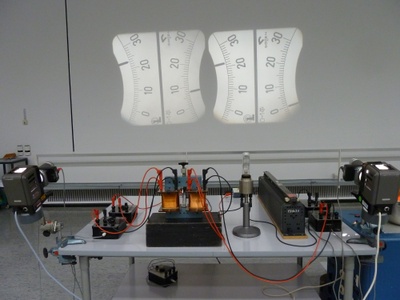

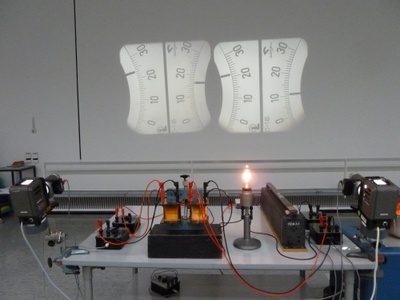

Im unbelasteten Zustand und bei gleicher Windungszahl der beiden Spulen wird die angelegte Wechselspannung (230V) fast vollständig transformiert (Bild01: Transformator ohne Last). Der kleine dennoch fließende Strom auf der Primärseite ist ein Zeichen für Verluste. Die Verluste kommen durch Erwärmung der Spulen und Leitungen und Umpolen des Eisenkerns zustande. Wird auf der sekundären Seite die Windungszahl halbiert, so sinkt dort auch die Spannung auf die Hälfte. Wird auf der sekundären Seite (gleiche Windungszahl wie Primär) die Last (Lampe und Schiebewiderstand) dazugeschaltet, so fließt auf der sekundären Seite ein Strom und die Lampe leuchtet (Bild02: Transformator mit Last). Die Größe der Last und somit der Stromstärke und Helligkeit der Lampe kann durch Änderung des Widerstandes bewirkt werden. Entsprechend muss sich auch der auf der primären Seite fließende Strom verändern.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
