Schiefe Ebene mit Lichtschranken (Energieumwandlung)
Material:
- große Schiefe Ebene
- Waagen mit Zusatzgewicht
- Tafel mit Starthöhen
- 3 ganz kleine Tische
- Lichtschranke und große Messuhr
Beschreibung:

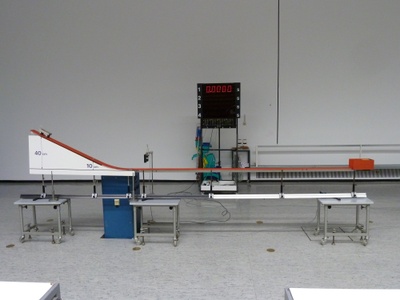

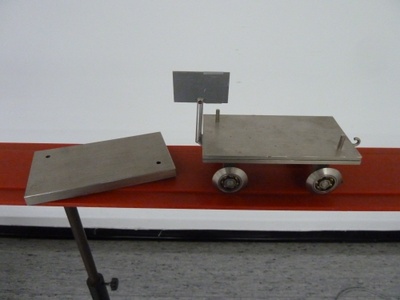

Die große Schiefe Ebene ist fest aufgebaut und wird im Ganzen im Hörsaal auf kleinen Tischen aufgestellt (Bild01: Schiefe Ebene (Energieumwandlung) 01). Es kann eine Tafel mit den beiden Starthöhen aufgestellt werden. Die Lichtschranke wird auf der geraden Strecke in der Nähe des Endes der Steigung aufgestellt und auf die Messung der Durchfahrtszeit eingestellt. Der Waagen kann aus zwei verschiedenen Höhen (10cm und 40cm) gestartet werden. Dazu kann auch noch das Gewicht des Waagens mit einem Zusatzgewicht (Platte) verdoppelt werden (Bild02: Schiefe Ebene (Energieumwandlung) 02). Über die Messung der Durchfahrtzeiten des auf dem Waagen befestigten Fähnchens kann direkt die Geschwindigkeit des Waagens bestimmt werden. Man sieht, dass die potentielle Energie im Startpunkt vollständig in die kinetische Energie auf der geraden Strecke umgewandelt wird. Die Durchfahrtzeiten bei einer gegebenen Höhe sind unabhängig von der Masse des Waagens.
Betriebsanweisungen:
Elektrische Betriebsmittel (Elektrogeräte)
Versuchsbild:
