Gedämpfte Schwingung (mechanisch, Feder, VideoCom)

Material:

• Feder (Projektion der Kreisbewegung)
• Masse mit Reflektorstreifen
• großer Kunststoffteller mit Hacken
• Stativmaterial
• VideoCom und Messnotebook

Beschreibung:

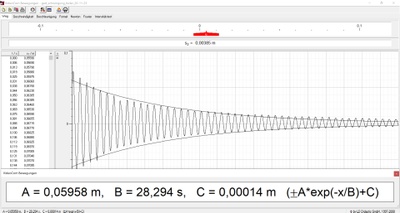

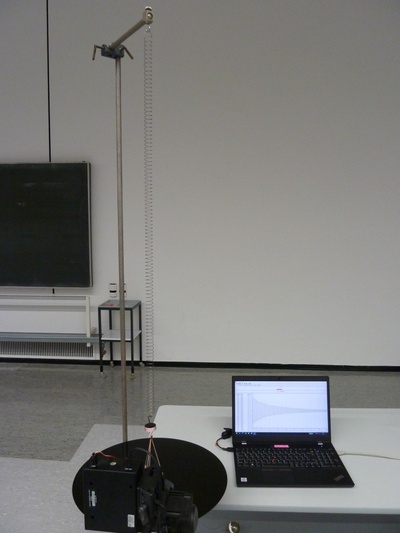

Für die Demonstration der gedämpften Schwingung an der Luft wird ein großer Plastikteller über eine Masse an eine Feder aufgehängt. Lenkt man die Feder an der Masse bzw. dem Teller aus, so ergibt sich eine Schwingung, die durch die Luftreibung stark gedämpft ist. Die Bewegung kann mit der VideoCom aufgezeichnet und ausgewertet werden (Einhüllende ist eine Exponentialfunktion: Bild02: Gedämpfte Schwingung in der Luft (VideoCom) 02). Auf dem ersten Bild (Bild01: Gedämpfte Schwingung in der Luft (VideoCom) 01) ist der Gesamtaufbau zu sehen.

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbild:
