Schwebung mit Stimmgabeln

Material:

• 2 gleiche Stimmgabeln auf Resonanzkörper
• Klebewachs
• Mikrofon
• Oszi

Beschreibung:

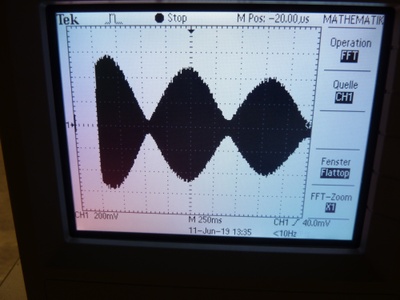

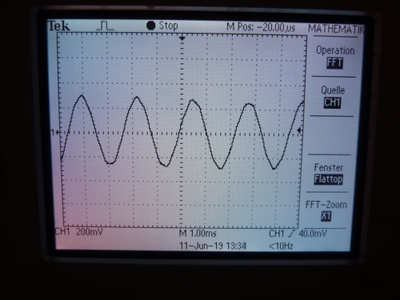

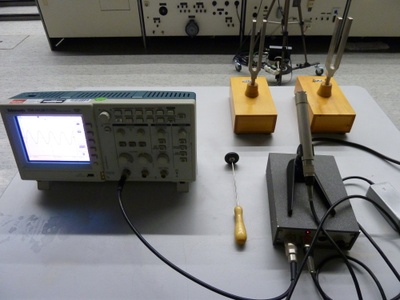

Mit den beiden Stimmgabeln kann die Schwebung akustisch demonstriert und gleichzeitig am Oszi gezeigt werden (Gesamtaufbau auf Bild01: Schwebung mit Stimmgabeln 01). Zuerst werden die beiden Stimmgabeln nacheinander angeschlagen. Die Töne sind gleich und folgen einer harmonischen Schwingung. Dies kann mit Hilfe des an den digitalen Oszi angeschlossene Mikrofon visualisiert werden (Bild02: Schwebung mit Stimmgabeln 02). Schlägt man die beiden Stimmgabeln kurz nacheinander an, so addiert sich der Ton und die Amplitude am Oszi wird größer, durch die große Dämpfung an der Luft, nimmt die Amplitude schnell ab. Zum Verstimmen der einen Stimmgabel wird etwas Klebewachs auf die Stimmgabel geklebt (die Masse verändert sich minimal). Schlägt man nun die beiden Stimmgabeln nacheinander an, kann man nacheinander die leicht unterschiedlichen Frequenzen am Oszi messen. Schlägt man die Stimmgabeln kurz nacheinander an, so hört man eine Schwebung. Diese kann ebenfalls am Oszi beobachtet werden (Bild03: Schwebung mit Stimmgabeln 03).

Betriebsanweisungen:

Elektrische Betriebsmittel (Elektrogeräte)

Versuchsbilder:
